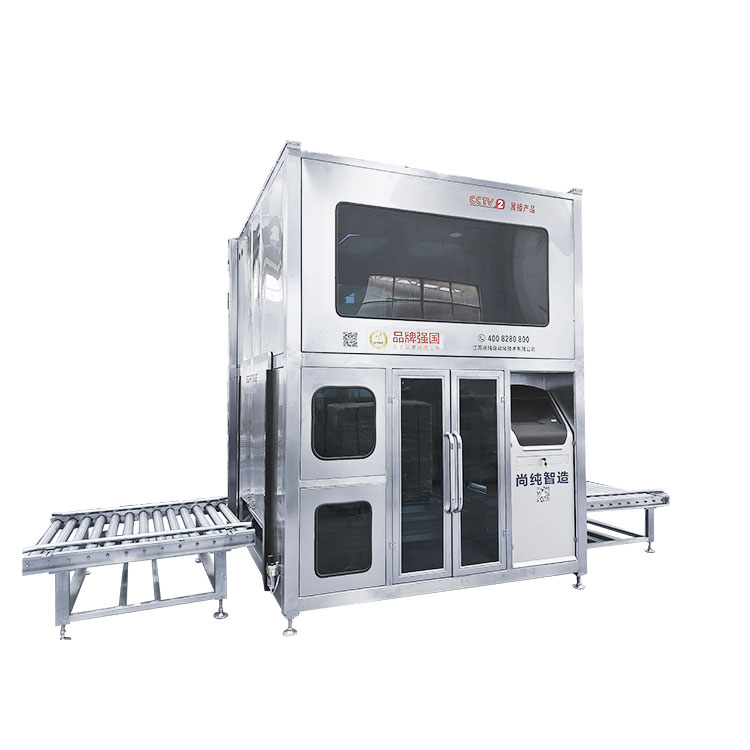

200 literes 1000 literes vizuális, teljesen automatikus töltőgép

(A berendezés megjelenése a testreszabott funkciótól vagy műszaki frissítéstől függően változik, a fizikai objektumtól függően.)

A Somtrue egy professzionális gyártó, aki elkötelezett amellett, hogy jobb termékeket és szolgáltatásokat nyújtson a globális ügyfeleknek. 200L-es 1000L-es vizuális, teljesen automata töltőgépünk nemcsak a hazai piacon kapott jó fogadtatást, hanem a nemzetközi piacon is széles körű elismerést nyert. Szüntelen erőfeszítések és folyamatos innováció révén a Somtrue továbbra is javítja műszaki színvonalát és gyártási kapacitását, hogy megfeleljen a globális ügyfelek növekvő igényeinek. Hiszünk abban, hogy mindkét fél erőfeszítéseivel és együttműködésével egy szebb jövőt teremtünk! Legyen szó már meglévő ügyfelünkről vagy új partnerről, örömmel várjuk, hogy Önnel együtt fejlődjünk, és még nagyobb sikereket érjünk el. Találkozzunk együtt a kihívással, teremtsünk nagyobb értéket az ügyfelek számára, és osszuk meg az iparág fejlődését és fejlődését!

A 200 literes 1000 literes vizuális, teljesen automatikus töltőgép áttekintése:

Intelligens csomagolórendszer, amelyet kifejezetten 200 literes hordókhoz terveztek robbanásbiztos környezetben, 200 literes hordós (tálcával együtt) csomagoláshoz. A vizuális kereső száj segítségével megvalósíthatja a 200 literes hordó automatikus csomagolását, az automatikus nyitást, az automatikus merülést, az automatikus gyors töltést, az automatikus szivárgást, az automatikus tömítőszálfedelet és más teljes folyamatokat.

A töltő főrész környezetvédelmi keretet alkalmaz, amely az ablakot látja, és automatikusan mozgatja az ajtót a vödörbe és kifelé, ami a töltés során zárt teret képezhet. Ennek a gépnek az elektromos vezérlő része PLC programozható vezérlőből, mérőmodulból, vizuális rendszerből stb. áll, erős vezérlési képességgel és magas fokú automatizálással. A hordótöltés nélküli funkcióval a hordó szájának megtöltése nem megengedett az anyagok pazarlásának és szennyezésének elkerülése érdekében, így a gép elektromechanikus integrációja tökéletes teljesítményt nyújtott.

A súlymérés működési elve a töltési mennyiség ellenőrzésére szolgál. A töltőszelep nyitási idejét a programozható vezérlő PLC vezérli, és az anyag a tartályba áramlik (vagy a szivattyún keresztül szállítódik) a tartályba. Ennek a gépnek a töltőrészlege gyors és lassú töltést valósít meg dupla vastag és vékony csővezetéken keresztül, és a lassú töltési áramlás állítható. A feltöltés kezdeti időpontjában a kettős csővezetéket egyidejűleg nyitják meg. A töltési periódus után a merülőhenger felemelkedik a hordó szája helyzetébe, a nyers csővezetéket lezárják, és a vékony csővezeték lassan tovább töltődik a beállított teljes töltési térfogatig. Az automatikus centrifugálás a töltés végén történik.

A berendezés súlymérő és visszacsatoló rendszerrel rendelkezik, amely beállíthatja és szabályozhatja a gyors és lassú töltési mennyiséget.

Az érintőképernyő egyidejűleg képes megjeleníteni az aktuális időt, a berendezés működési állapotát, a töltési tömeget, a kumulatív teljesítményt és egyéb funkciókat.

A berendezés rendelkezik riasztási mechanizmussal, hibakijelzéssel és azonnali feldolgozási sémával.

A töltősor reteszelő védelem funkcióval rendelkezik, a töltés automatikusan leáll, és a töltés automatikusan, amikor a töltés a helyére kerül.

Ez a gép teljes fedéllel van felszerelve, a vödör egyik oldala nyitott, fenntartja a természetes szellőzést; a többi zárt szerkezetű, ablakos, és kis szellőzővel felszerelt a kézi vezérléshez.

Ez a gép teljesen zárt fedelű, túlnyomásos interfésszel, mikrotöltheti a berendezést, csökkentheti a külső gázt a berendezésbe.

Főbb műszaki paraméterek:

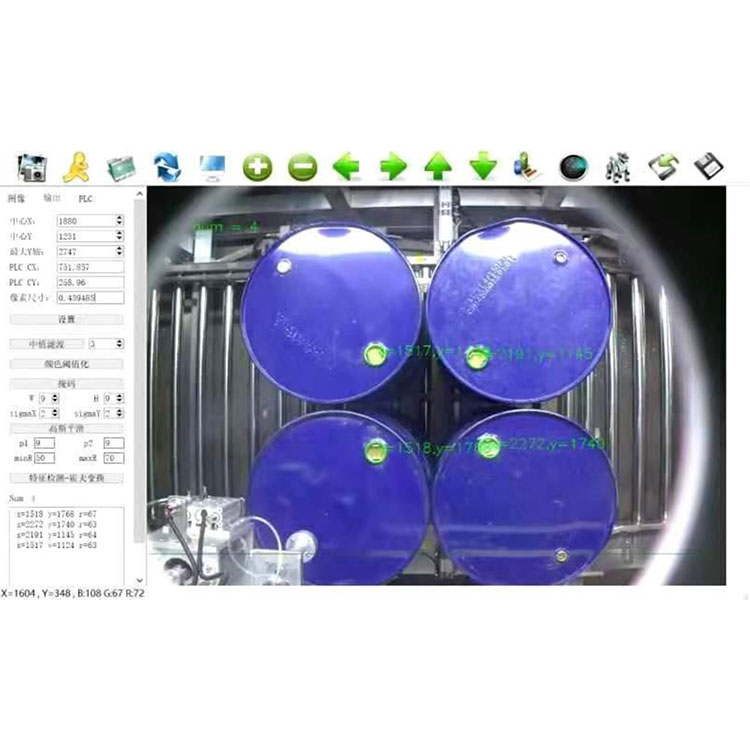

Vizuális helymeghatározó rendszer

Látás: ipari intelligens kamera használata, a vizuális robbanásszigetelő gép dobozába töltve, hogy működjön. Az intelligens kamera, és a PLC vezérlő koordinátamozgató rendszer a töltőpisztolyt a csőnyílásra irányítja.3 D koordinátamozgató rendszer: vezetősín rendszer és robbanásbiztos lassító motor.

Fő funkciója:

Automatikus keresés: vizuális pozicionálás, koordinátamozgató rendszer keresés, töltőpisztolycsepp töltés.

Gyors és lassú kettős sebességű automatikus mennyiségi töltés: a töltési pontosság és a termelési kapacitás biztosítása érdekében;

Töltési forma: töltés a folyadékszintre vagy az alá;

A pneumatikus alapszelep mindig tárva-nyitva van, lassan adja hozzá az elülső áramlási határt - lassítsa le a töltőpisztoly kimenetének áramlási sebességét;

Folyékony pohár kialakítása – minimalizálja a maradék folyadék szivárgását perfúzió után;

Automatikus és kézi mennyiségi töltés – egyszerű kezelés és karbantartás;

Automatikus hámlasztási funkció – legyőzi a töltési tartály inkonzisztens súlytényezőinek a pontosságra gyakorolt ​​hatását;

Értékpontosan állítható-mennyiségi töltés többféle súlytartományhoz igazítva;

Automatikus diagnosztika, hibariasztás - a rendszer működésének megbízhatóságának javítása;

Biztonsági reteszelő vödör a helyén, szórópisztoly le; töltse fel a pisztoly tetejét;

Önzáró vezérlés - tesztelje a fúvókát feltöltés előtt;

Termékbeállítási tároló – akár számos különböző termék súlyának beállított értékét és a kapcsolódó perfúziós paramétereket tárolhatja;

Tűrésérzékelés – a töltési hiba automatikus felismerése;

Érintőképernyő-kínai interfész, intuitív, kényelmes beállítás.

Riasztási riasztás – Pontos a meghibásodásig.

Automata vezérlőrendszer

Az egész vonal több PLC rendszerből áll, amelyek egymástól függetlenül vezérelhetők és összekapcsolhatók egymással. Rendelkezik rendszer önellenőrző, hibakijelző riasztás, pontosság, sebesség, kimenet stb. funkcióival. Minden rendszernek saját ember-gép interfésze van, és minden paraméter az ember-gép interfészen kezelhető. Adjon meg egy részletes csővezeték-vezérlési folyamatábrát és logikai diagramját.

Tárolhatja a töltőanyag típusát, mennyiségi tételt, dátumot, hordónkénti súlyt, tárolási időt és egyéb rögzítési funkciókat

Töltőrendszer és nyitott centrifugálási rendszer

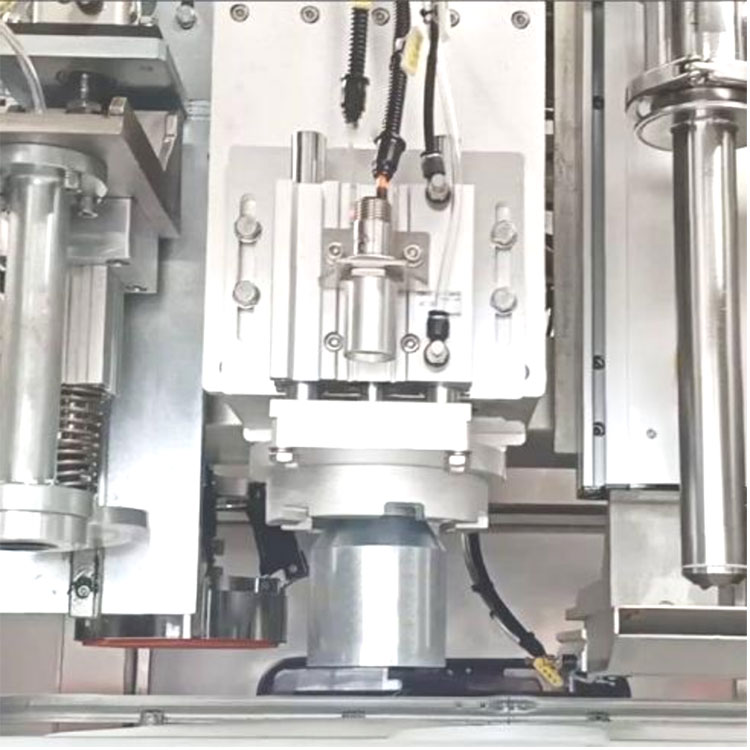

Töltőpisztolyfej: külső blokkolás formájában a töltés során automatikusan a cső szájához (a cső aljához) merül, majd a töltés után automatikusan felemelkedik. A töltőpisztolyfej üreges kialakítású, és a pisztolyfej zárása után az anyag kiöblíthető, hogy megakadályozzuk az anyag fröccsenését.

A töltőpisztoly fejének alsó része hengerre nyúló folyadéklappal van ellátva. A töltés után a töltőfej felemelkedik és a lefolyólemez kinyúlik, hogy az anyag ne szennyezze a csomagoló- és szállítósor testét. A folyékony összekötő tárcsa szabadkézi szétszerelésre készült, mely szerszám nélkül szétszedhető és kényelmesen tisztítható.

Nyitott fedél, forgó fedőrész: a cég szabadalmaztatott technológiájával a forgó fedélfejet és a hordófelületet függőlegesen csomagolhatja, és sima lehet, könnyen nyitható a fedél és a fedél, nem károsítja a fedelet, nem sérti meg a fedelet , feszes burkolat tömítettségi foka magas.

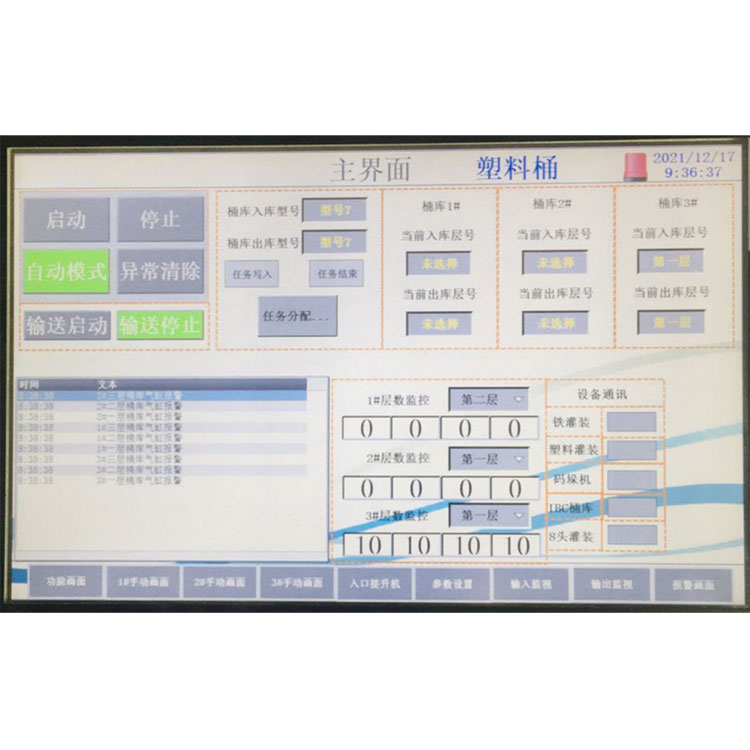

Érintőképernyő és mérlegrendszer

Anyagfeltöltési paraméterek beállítása és működtetése az érintőképernyőn keresztül, egyszerű és intuitív, hőmérséklet-kijelzővel, hibadiagnosztikával és riasztással, azonnali funkcióval. Rendelkezik a memória tárolási program funkciójával, több paraméterkészletet tárolhat, és megtekintheti a korábbi adatokat. Automatikusan kiszámítja a mérési eltérést, és különböző programokhoz nevezhető, megváltoztathatja a különböző specifikációkat vagy megváltoztathatja a termelési kapacitást, csak különböző paramétereket kell beállítani, javíthatja a munka hatékonyságát. A mérőrendszer a híres amerikai márka érzékelőjét alkalmazza a töltési pontosság biztosítása érdekében. Ezenkívül a rendszer olajvédelmi funkcióval is rendelkezik, és az érzékelőt kényelmesen telepítheti, eltávolíthatja és javíthatja.

A mérlegasztal védő funkciót lát el, amikor a pisztolycső feje, a fegyverfej automatikusan visszatér. És maximális töltési idővel védett.

biztonsági reteszelés

Biztonsági reteszelés a betáplálási oldalon:

Szerelje be az 1-es és 2-es számú gombot az adagoláshoz. Amikor a tálcát a tetejére helyezték és szállítják, nyomja meg az 1-es gombot, majd a szerelősoron az 1. számú jelzés látható, és a tálcát az 1. számú töltőberendezéshez szállítja.

Amikor a tálcát a tálcára helyezte és szállítja, nyomja meg ismét a 2-es gombot. Ezután az összeszerelősor a 2-es jelzést hordozza, és a tálcát a 2-es töltőberendezéshez szállítja.

Amikor a sz. 1 töltés kiürül, a szerelősor az 1-es befejezési jelet viseli, és nem megy a 2-es töltőberendezéshez a következő állomásra.

Feltöltés biztonsági reteszelés:

satety  exit:

Amikor a biztonsági ajtó kinyílik, szüneteltesse az aktuális műveletet;

A biztonsági ajtó bezárása után a rendellenes beléptető rendszer eltávolításra kerül, és a töltés folytatja a normál működés befejezését.

Búvárreteszelés:

A töltővödör száján kívül rendellenes lenyomás riasztás keletkezik, a töltőfej felemelkedik az eredeti helyzetébe és kézi beavatkozással megoldódik.

Túlsúly kitöltése:

Töltési teszt töltés túlóra, az egész gép leállítása töltés, riasztás, kézi beavatkozás megoldani.

Töltés dugulás riasztó

A kamera rendellenes riasztást kap

Rendellenes bejövő és kimenő anyag riasztás
